新型光電一體化設備與城域網演進方案

電力系統通信專網當前已基本完成省干、地市兩級傳輸專網的建設，電力省干采用ASON或OTN技術傳送，地市電力城域網(本地傳輸)當前首選MSTP技術來建設。隨著業務IP化的發展，電力本地傳輸已逐步開始采用PTN方式。從安全可靠性角度考慮，電力系統在這兩級傳輸層面上采用不同廠家設備來組建A/B兩個平面?zhèn)鬏斁W(wǎng)絡，A/B平面?zhèn)鬏斁W(wǎng)絡互為1+1冗余備份。

隨著智能電網建設的推進，110KV站及以下35KV站、供電所等綜合接入層的通信網絡建設與改造陸續展開。采用何種設備來建網?這是電力通信設計與管理人員需要謹慎考慮的問題。大致來說，主要有兩種思路：

保守型建網策略

依托現有的MSTP傳輸A/B平面，采用傳統的MSTP+PCM方案或MSTP+PCM一體化設備來建設。該策略的優點是沒有技術上的不確定性，缺點是隨著業務IP化的發展，本地傳輸網由現有的MSTP電路交換向分組交換技術升級換代后，也將面臨升級換代的局面，造成投資浪費。

積極型建網策略

采用新型MSTP+PTN+PCM光電一體化設備來建網，既可與當前MSTP傳輸網無縫對接，同時在將來本地傳輸網(城域網)由MSTP電路交換向分組交換演進后，無需更換設備只需通過增加相關的PTN板卡與升級后的城域網對接，業務調度與傳送靈活轉換，保護現有投資。此種建網方案的平滑升級過程示意見圖。

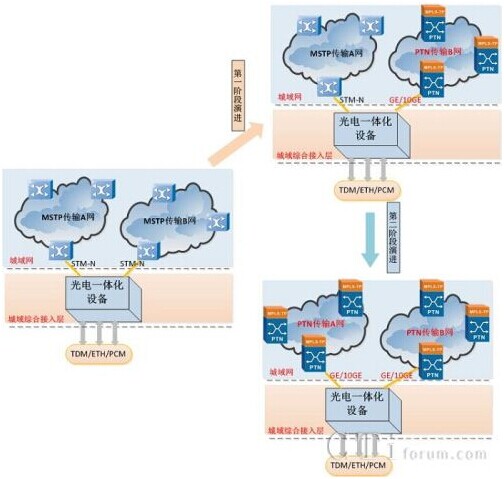

新型光電一體化與城域網配套平滑升級示意圖

階段一：城域網由MSTP傳輸A/B網絡演進為MSTP傳輸A網+PTN傳輸B網。在采用新型光電一體化設備組網的城域綜合接入層，無需更換設備硬件，只需擴容相關PTN板件，即可支持PTN 10GE/GE光口上行，與城域網PTN傳輸B網實現對接。此時光電一體化設備的為MSTP+PTN+PCM混合工作形態，分別接入城域MSTP傳輸A網與PTN傳輸B網。

階段二：城域網由MSTP傳輸A網+PTN傳輸B網演進為PTN傳輸A/B網。在采用新型光電一體化設備組網的城域綜合接入層，只需通過調整數據配置，將原有MSTP STM-N光口上行與MSTP傳輸A網對接改為PTN 光口上行與PTN傳輸A網對接。此時光電一體化設備為單純的PTN+PCM工作形態，采用PTN上行分別接入PTN傳輸A/B網。

新型光電一體化設備為集成多種傳輸平臺(MSTP+PTN+PCM平臺)為一體化架構設備，滿足ALL IN ONE發展趨勢，隨著城域網的演進無需更換硬件實現平滑升級，具有交叉容量大、多業務接入，組網靈活、投資經濟性等特點，滿足電力通信網發展的要求，在電力通信網35KV站等農網改造和建設項目中給電力用戶提供了更好的選擇。
